GODIAG
GODIAG LED BDM Frame With 4 Probes Mesh with ECU Open Cover/Shell Dismantling Assist Tool
Rp 3.050.000
Stok tersedia (1)
Frame BDM LED dengan 4 Probe, Mesh, dan Penutup Terbuka (Alat Bantu Pembongkaran) Frame BDM dengan Adaptor yang kompatibel untuk VVDI Multi Prog, KESS3, OBDSTAR DC706, dll. Frame BDM LED dengan 4 Probe dan Mesh untuk Kess, Dimsport, K-TAG, DC706, Multi Prog
t Frame BDM dengan Adaptor, terbuat dari baja tahan karat (stainless steel) berkualitas tinggi; dapat digunakan dengan programmer BDM100, KESS3, Ktag, Fgtech, CMD, OBDSTAR DC706, Xhorse Multi Prog, dll.
Frame BDM LED dengan Mesh dan 4 Probe untuk alat programmer ECU FGTECH, BDM100, KESS, KTAG, K-TAG.
Fitur:
1. Terdiri dari pelat akrilik, Mesh, dan 4 Probe.
2. LED beroperasi pada tegangan 12V. Setelah menghubungkan probe, sambungkan ke sumber daya 12V untuk menyalakan LED. Pin probe dapat disesuaikan posisinya.
3. Merupakan braket terbaik untuk pembaruan ECU, penulisan/pemrograman ECU, modifikasi ECM, dudukan probe, dan alat bantu Dimsport.
4. Kompatibel dengan KESS, KTAG, FGTECH, BDM100, KTM100, CMD, alat bantu DIMSPORT, dan alat tuning chip ECU lainnya.
5. Mudah digunakan, jauh lebih baik dibandingkan frame BDM model lama.

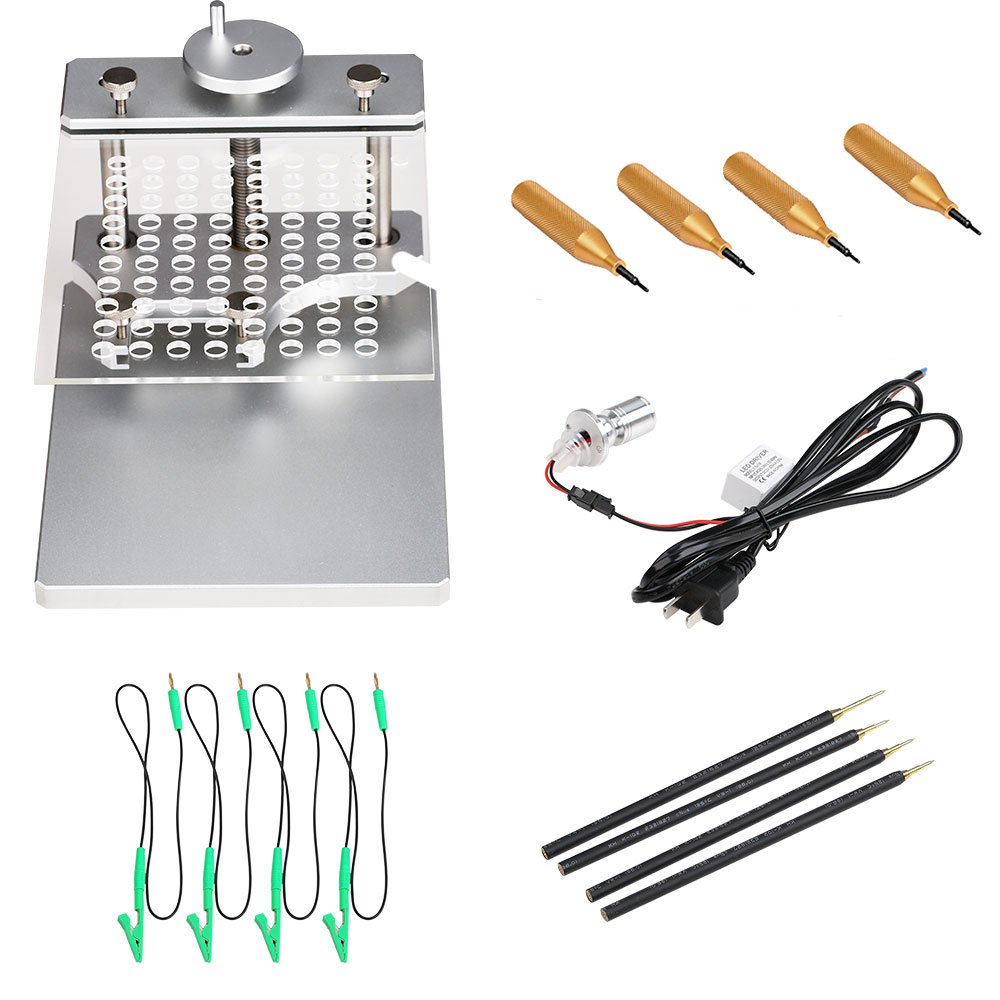

Daftar Paket:
1 buah x Frame BDM
1 buah x Frame BDM dengan LED (terbuat dari pelat akrilik)
4 buah x Kabel untuk Probe
4 buah x Probe
4 buah x Alat pembuka casing ECU (versi KTM100/KTAG)
Catatan: Tidak ada papan PCB dalam paket.
Frame BDM Stainless Steel Berkualitas Tinggi untuk Programmer BDM / CMD 100. LED beroperasi pada tegangan 12V. Setelah menghubungkan probe, sambungkan ke sumber daya 12V untuk menyalakan LED. Pin probe dapat disesuaikan posisinya.
Frame BDM LED dengan Mesh dan 4 Probe untuk alat programmer ECU FGTECH, BDM100, KESS, KTAG, K-TAG.
Fitur:
1. Terdiri dari pelat akrilik, Mesh, dan 4 Probe.
2. LED beroperasi pada tegangan 12V. Setelah menghubungkan probe, sambungkan ke sumber daya 12V untuk menyalakan LED. Pin probe dapat disesuaikan posisinya.
3. Merupakan braket terbaik untuk pembaruan ECU, penulisan/pemrograman ECU, modifikasi ECM, dudukan probe, dan alat bantu Dimsport.
4. Kompatibel dengan KESS, KTAG, FGTECH, BDM100, KTM100, CMD, alat bantu DIMSPORT, dan alat tuning chip ECU lainnya.
5. Mudah digunakan, jauh lebih baik dibandingkan frame BDM model lama.
Daftar Paket:
1 buah x Frame BDM
1 buah x Frame BDM dengan LED (terbuat dari pelat akrilik)
4 buah x Kabel untuk Probe
4 buah x Probe
4 buah x Alat pembuka casing ECU (versi KTM100/KTAG)
Catatan: Tidak ada papan PCB dalam paket.
Frame BDM Stainless Steel Berkualitas Tinggi untuk Programmer BDM / CMD 100. LED beroperasi pada tegangan 12V. Setelah menghubungkan probe, sambungkan ke sumber daya 12V untuk menyalakan LED. Pin probe dapat disesuaikan posisinya.
| Kompatibilitas Alat Programmer | K-TAG, KESS V2, BDM100, FGTECH Galletto 4, KTM100, CMD, Dimsport Trasdata, dan alat chip tuning BDM/Boot lainnya |
|---|---|
| Fungsi Utama | Sebagai dudukan (bracket) penahan modul ECU, penempatan probe pin jitu secara hands-free untuk pemrograman Bench/BDM, serta alat bantu pembuka penutup/cangkang ECU (ECU cover/shell dismantling) |
| Material Bingkai Utama | Paduan Aluminium (Aluminum Alloy) berkualitas tinggi & papan akrilik transparan (Plexiglas) |
| Fitur Pencahayaan | Dilengkapibilah lampu LED terintegrasi pada papan akrilik untuk memperjelas titik pinout / jalur sirkuit |
| Tegangan Operasional LED | DC 12V (Catatan: Lepas sambungan daya 12V setelah probe terhubung ke PCB) |
| Komponen Probe | Dilengkapi 4 buah Probe Pens (batang probe yang dapat disesuaikan posisinya) lengkap dengan kabel koneksi |
| Fitur Jaring (Mesh) | Papan akrilik dilengkapi pola jaring (mesh) untuk presisi penyejajaran titik solder/pin ECU |
| Fungsi Alat Buka Cover ECU | Membantu melepas/mengangkat penutup modul (khususnya tipe Bosch atau casing lem pabrikan) secara merata tanpa merusak atau mendistorsi bentuk cangkang logam |
| Aplikasi Penggunaan | Chip tuning, kloning ECU (ECU cloning), pemulihan data (data recovery), flashing, dan modifikasi modul kendaraan |
| Dimensi Paket | 36cm*33cm*13.5cm |
| Berat Bersih/Kotor | 4.0KG |
Bagaimana Ketersediaan Sparepart GODIAG LED BDM Frame With 4 Probes Mesh with ECU Open Cover/Shell Dismantling Assist Tool?
Sparepart GODIAG LED BDM Frame With 4 Probes Mesh with ECU Open Cover/Shell Dismantling Assist Tool tergantung ketersediaan, namun apabila stok sedang kosong, akan kami infokan terlebih dahulu ke customer dan order ke GODIAG resmi.
Berapa lama garansi yang diberikan?
Produk kami bergaransi resmi selama 1 tahun.
Bagaimana cara klaim garansi?
Untuk klaim garansi, Anda dapat menghubungi tim customer service kami di +62 878-1521-6465 atau melalui email sales.support@midia.co.id
Bagaimana jika ada trouble atau butuh bantuan mengenai alat?
Anda dapat menghubungi customer service kami di Whatsapp 0878-1521-6465 atau email melalui technical.support@midia.co.id dengan menyertakan deskripsi permasalahan yang dialami.
Untuk diketahui, operasional tim kami di hari Senin - Jumat, pukul 08.30-18.30. Mohon pengertiannya apabila slow response di luar jam kerja.
Apa itu LED BDM Frame with 4 Probes & Mesh dan apa fungsi utamanya?
Perangkat ini adalah meja bantu mekanis (bench bracket) multifungsi yang dirancang khusus untuk para teknisi otomotif dalam melakukan chip tuning, pembacaan, penulisan, kloning, dan pemulihan data ECU (Engine Control Unit). Fungsi utamanya adalah menahan modul ECU dengan kokoh serta menempatkan probe pin secara presisi tanpa harus memegang kabel secara manual (hands-free).
Apa fungsi dari fitur "ECU Open Cover/Shell Dismantling Assist Tool" yang disertakan?
Fitur ini berfungsi sebagai alat bantu untuk membuka penutup cangkang ECU (terutama modul pabrikan seperti Bosch yang disegel menggunakan lem rapat) secara aman, merata, dan tanpa merusak atau membengkokkan bodi logam cangkang ECU tersebut.
Alat programmer ECU apa saja yang kompatibel dengan BDM Frame ini?
Bingkai ini bersifat universal dan mendukung berbagai alat chip tuning / BDM populer di pasaran, seperti K-TAG, KESS V2, BDM100, FGTECH Galletto 4, KTM100, CMD, dan Dimsport Trasdata.
Bagaimana cara kerja papan akrilik berdesain jaring (mesh) dan lampu LED pada alat ini?
Pola Jaring (Mesh): Membantu teknisi mensejajarkan posisi probe dengan cepat dan presisi terhadap titik sambungan (pinout) di papan sirkuit PCB ECU.
Lampu LED Terintegrasi: Memberikan pencahayaan tambahan di atas papan ECU saat dinyalakan dengan tegangan DC 12V, sehingga jalur sirkuit yang sangat kecil terlihat jauh lebih jelas.
Bagaimana cara menyalakan fitur lampu LED pada bingkai BDM ini?
Lampu LED ditenagai menggunakan sambungan catu daya eksternal DC 12V. (Catatan penting bagi teknisi: Pastikan untuk melepaskan sambungan daya 12V LED tersebut setelah probe selesai terhubung ke PCB ECU untuk menghindari risiko gangguan sinyal atau lonjakan arus yang tidak diinginkan selama proses pembacaan data).
Apakah probe pada alat ini fleksibel dan bisa digeser posisinya?

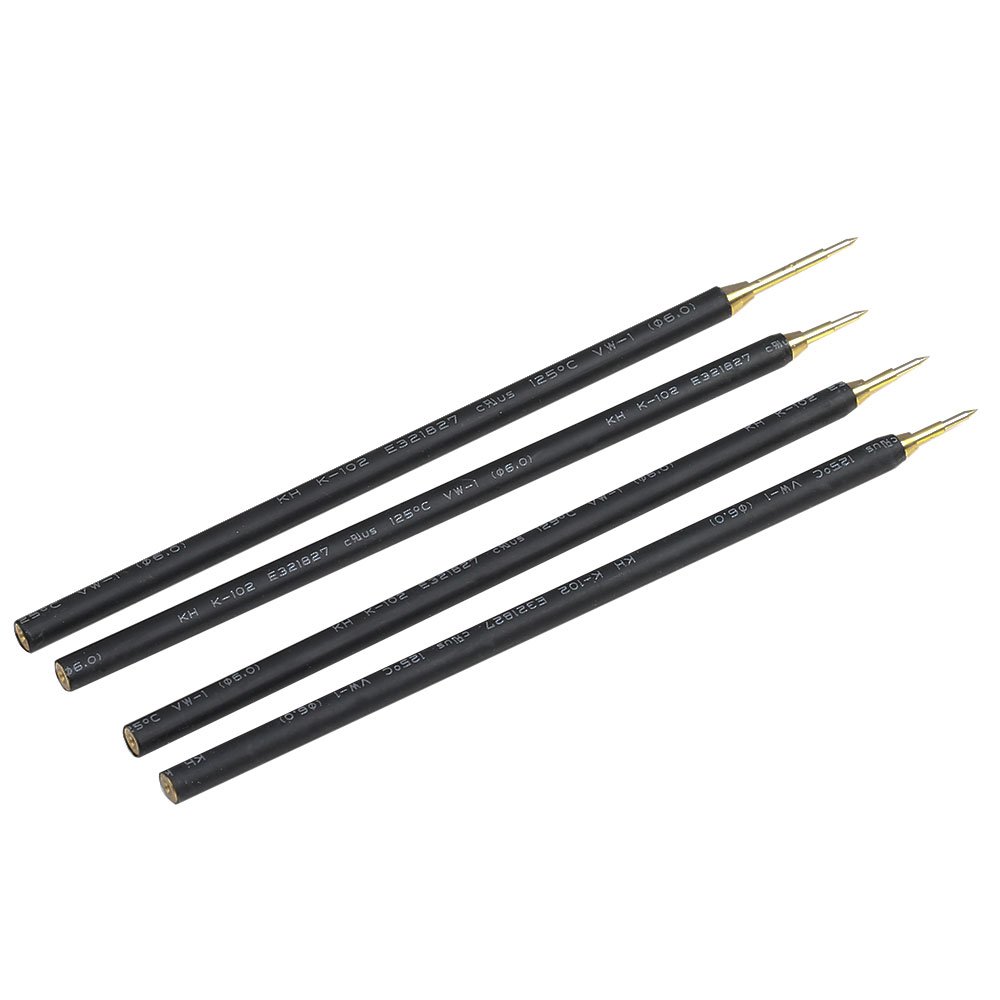

Ya. Paket ini dilengkapi dengan 4 buah batang probe pens berkualitas tinggi yang posisinya dapat digeser, dinaik-turunkan, serta diarahkan secara bebas mengikuti letak titik pinout pada berbagai jenis model ECU.
Apakah perangkat ini aman untuk modul ECU yang mahal?
Ya, bingkai ini terbuat dari paduan aluminium yang kokoh dan akrilik transparan tebal yang stabil. Penggunaan alat ini justru meminimalisir risiko terpelesetnya jarum probe yang sering terjadi jika dilakukan secara manual, sehingga mencegah korslet pada komponen ECU.
